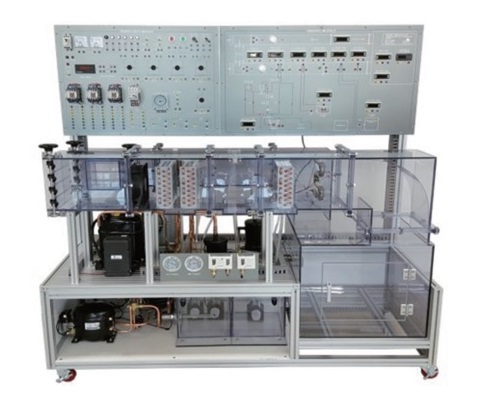

특징
- 1종, 2종, 3종, 4종 환기 시스템을 실험 실습 가능하며,
히트펌프 장치로 냉, 난방 가능
히트펌프 장치로 난방 시 보조 열원 장치가 있고, 가습 장치는
냉수 및 온수 겸용으로 사용이 가능
가습 장치는 살수 방식 및 대기와 교차형으로 구성되어
성능 비교 평가가 가능하고,
흡입과 배출은 댐퍼 조절이 가능한 구조이며.
실내에는 흡기 부분과 배기 부분으로 구성
가습용 온수 및 냉수는 사용자의 온도 설정에 따라 사용 가능한 구조
전체 장비는 외부에서 시스템 구동이 확인 가능한 구조로
되어 있어야 하며, 실내의 온도 및 습도 조절이 가능한 구조
전체 장비는 유기적인 온도 및 습도에 의한 자동 제어가 가능
그래픽 제어부의 전원 및 자동 제어 기기가 부착된 시퀀스 판넬은
전원 및 온도, 압력, 습도 조절 동의 제어가 가능하도록 운전 회로를
전원 연결잭으로 구성운전 실험, 실습이 가능
항온 항습 교육 장비의 운전 중 이상 시 과부하 차단, 압력 스위치 작동,
비상벨 및 표시등과 기계부와 제어부의 별도의 전원 차단 장치를 이용한
별도의 안전 운전 회로 구성이 가능할 수 있음
실험 (연구목표)
- 피팅냉매
- 진공 테스트
- 누수 시험
- AHU 시스템 기계의 문제 해결
- 전기 회로 문제 해결
- AHU용 전기 회로 피팅
- AHU 시스템의 덕트 효과
- 혼합물 및 가열 RA 및 OA
- 혼합물 및 냉각 RA 및 OA
- 혼합 가습 및 가열 RA 및 OA
- RA와 OA 사이의 예열, 세척 및 재가열
- PSI 차트 그리기
- AHU 시스템의 구성 요소 이해
